    通风换气知识

    关键字:1    2017-09-16

    通风换气知识

    一、通风目的

    1.保持空气的新鲜度(让空气在室内流动起来)

    2.排出空气中的有害物质

    二、通风形式

    1.全面通风(新风从室外抽进来,稀释室内污浊的空气,同时不断地把污染空气排到室外)

    2.局部通风(从污染源处直接把污浊气体排走,比如厨房的排油烟)

    三、风量、压力

    1.风量:换气设备工作时,在1小时(或者1分钟)内排走或吸进的空气量

    2.动压:指空气流动时而产生的压力,只要风管内空气流动就一定有动压,且为正,动压的大小与速度有关,流速越大,动压就越大,动压=0.5*空气密度(1.2)*速度的平方

    3.静压:空气流动时受到风管、设备、阀门管壁的阻挡、摩擦产生的阻力

    4.全压:静压与动压的和等于全压

    5.机外余压:在风机出风口风管上测试的全压值

    6.机外静压:在风机出风口风管上测试的静压值

    7.风机全压:在风机出风口风管上测试的全压值-在风机进风口风管上测试的全压值

    8.风机静压:在风机出风口风管上测试的静压值-在风机进风口风管上测试的静压值

    注意:风机进风口段的全压值为负值

    风机静压、动压、全压测试示意图

    那选择设备时到底是根据那个来选择呢?全压?静压?机外静压?机外余压?

    通风机:按风量与全压选择(选择全压时要考虑余量)

    全热交换器:按风量与机外静压或者风量与机外余压

    解释:因为全热交换器内部有热交换芯、过滤网等配件,这些配件的压力损失每个厂家各不相同,设计时不能准确计算出管网全压损失,故只需要全热交换器机外静压满足风管管网总压力损失就行(不需要考虑压力损失余量)

    换气扇:按风量与机外静压或者风量与机外余压



    四、噪声限定值

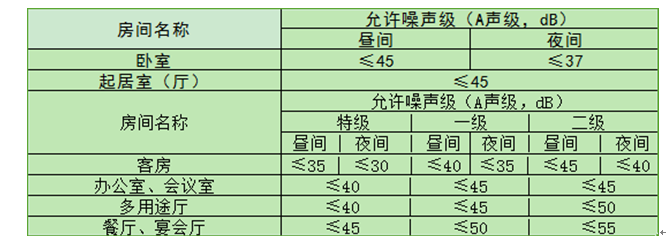

    1.部分房间噪声限定值



                本表摘自《民用建筑隔声设计规范》GB50018-2010,其他功能房间详见该规范

    五、居住建筑部分房间通风换气次数表



    房间名称



    换气次数

    进气

    排气

    住宅、宿舍的卧室及起居室

    /

    1.0

    厨房

    /

    3.0

    卫生间

    /

    3.0~6.0

    盥洗室

    /

    0.5~1.0



                本表摘自《实用供热空调设计手册》表9..3-2

    六、设备选型

    根据风量与压力选型(通风机根据全压;风机盘管、全热交换器、换气扇根据机外静压;组合式空调机组根据机外余压)

    下面以换气扇举例说明:

    某住宅卫生间10m2,层高2.8m,噪声要求不大于40dB.A,排风量为10*2.8*6=168m3/h,设计接管长度为6m,静压按5Pa/m估算,换气扇需要机外静压为30Pa,所以按风量168m3/h、机外静压30Pa,噪声不大于40dB.A选择换气扇就行。
