通风换气知识

一、通风目的

1.保持空气的新鲜度(让空气在室内流动起来)

2.排出空气中的有害物质

二、通风形式

1.全面通风(新风从室外抽进来,稀释室内污浊的空气,同时不断地把污染空气排到室外)

2.局部通风(从污染源处直接把污浊气体排走,比如厨房的排油烟)

三、风量、压力

1.风量:换气设备工作时,在1小时(或者1分钟)内排走或吸进的空气量

2.动压:指空气流动时而产生的压力,只要风管内空气流动就一定有动压,且为正,动压的大小与速度有关,流速越大,动压就越大,动压=0.5*空气密度(1.2)*速度的平方

3.静压:空气流动时受到风管、设备、阀门管壁的阻挡、摩擦产生的阻力

4.全压:静压与动压的和等于全压

5.机外余压:在风机出风口风管上测试的全压值

6.机外静压:在风机出风口风管上测试的静压值

7.风机全压:在风机出风口风管上测试的全压值-在风机进风口风管上测试的全压值

8.风机静压:在风机出风口风管上测试的静压值-在风机进风口风管上测试的静压值

注意:风机进风口段的全压值为负值

通风系统的分类和组成

风机静压、动压、全压测试示意图

那选择设备时到底是根据那个来选择呢?全压?静压?机外静压?机外余压?

通风机:按风量与全压选择(选择全压时要考虑余量)

全热交换器:按风量与机外静压或者风量与机外余压

解释:因为全热交换器内部有热交换芯、过滤网等配件,这些配件的压力损失每个厂家各不相同,设计时不能准确计算出管网全压损失,故只需要全热交换器机外静压满足风管管网总压力损失就行(不需要考虑压力损失余量)

换气扇:按风量与机外静压或者风量与机外余压



四、噪声限定值

1.部分房间噪声限定值

 室内通风换气系统



            本表摘自《民用建筑隔声设计规范》GB50018-2010,其他功能房间详见该规范

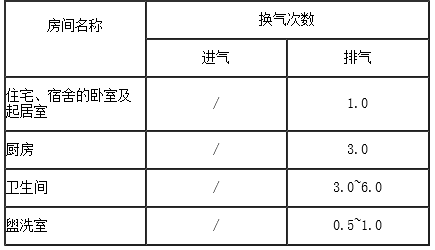

五、居住建筑部分房间通风换气次数表



通风系统的主要设备和构件









            本表摘自《实用供热空调设计手册》表9..3-2

六、设备选型

根据风量与压力选型(通风机根据全压;风机盘管、全热交换器、换气扇根据机外静压;组合式空调机组根据机外余压)

下面以换气扇举例说明:

某住宅卫生间10m2,层高2.8m,噪声要求不大于40dB.A,排风量为10*2.8*6=168m3/h,设计接管长度为6m,静压按5Pa/m估算,换气扇需要机外静压为30Pa,所以按风量168m3/h、机外静压30Pa,噪声不大于40dB.A选择换气扇就行。
